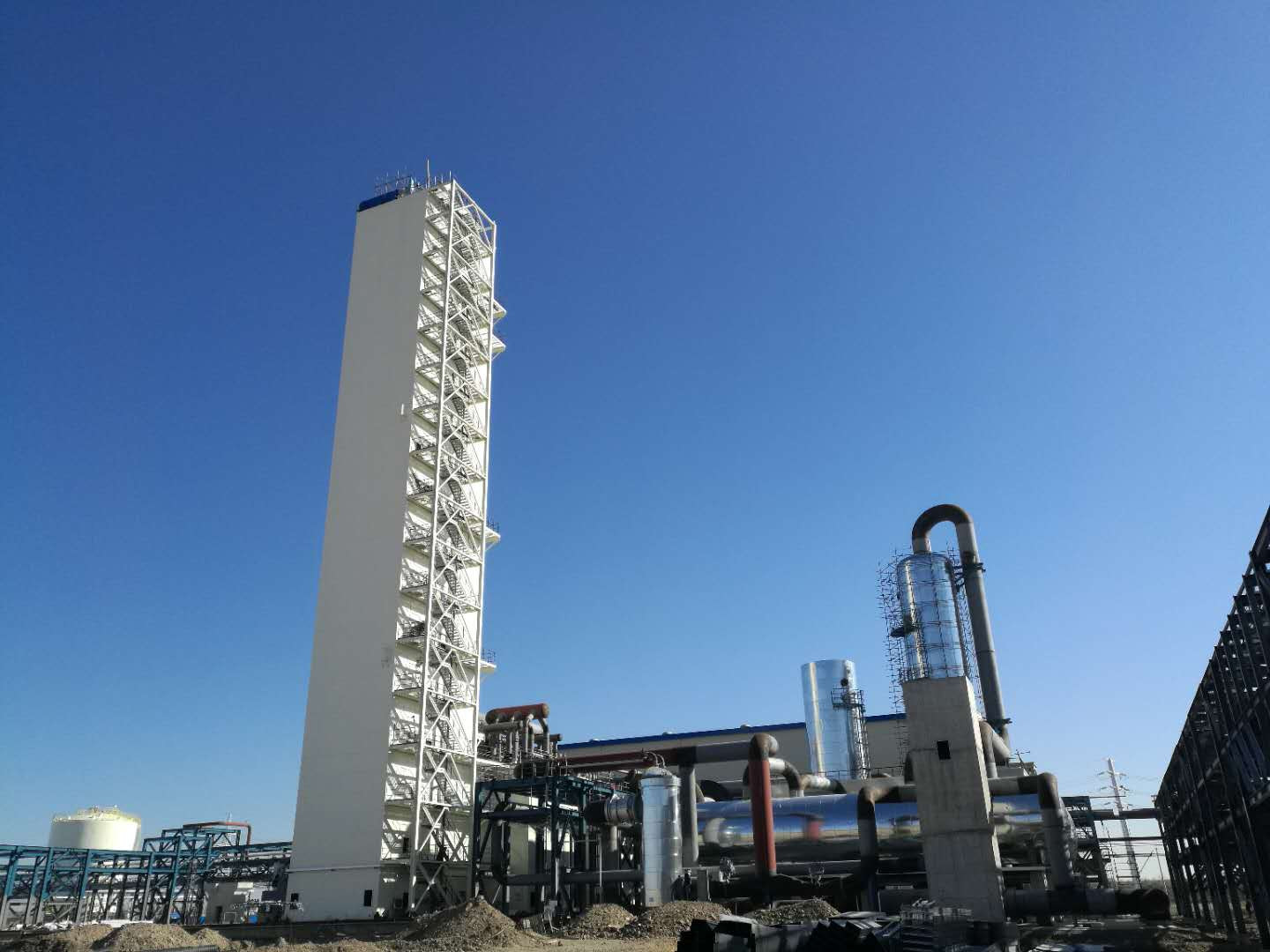

Op maat gemaakte veiligheid betrouwbaarheid luchtseparatieapparatuur cryogene stikstofinstallatie

WerkenBeginsel

Het basisprincipe van luchtscheiding is het gebruik van cryogene rectificatie om lucht in vloeistof te condenseren en de lucht te scheiden volgens de verdampingstemperatuur van elk onderdeel.De twee-stappen rectificatietoren verkrijgt tegelijkertijd zuiver stikstof en zuivere zuurstof aan de bovenkant en onderkant van de bovenste torenHet is ook mogelijk om vloeibare zuurstof en vloeibare stikstof van respectievelijk de verdamping en de condensatiezijde van de hoofdkoeling te halen.De luchtseparatie in de rectificatietoren is in twee fasen verdeeld, wordt in de onderste toren voor het eerst lucht gescheiden om vloeibare stikstof en tegelijkertijd zuurstofrijke vloeibare lucht te verkrijgen.De met zuurstof verrijkte vloeibare lucht wordt naar de bovenste toren gestuurd voor rectificatie om zuivere zuurstof en zuivere stikstof te verkrijgenDe bovenste toren is verdeeld in twee delen: het bovenste deel, met de vloeibare luchtinlaat als grens, en het bovenste deel, met de luchtinlaat als grens.

is het rectificatiegedeelte, dat het stijgende gas rectificeert, de zuurstofcomponent terugvindt en de stikstofzuiverheid zuivert,en het onderste gedeelte is het strippende gedeelte om de stikstofcomponenten in de vloeistof te verwijderen, gescheiden om de zuurstofzuiverheid van de vloeistof te verbeteren.
