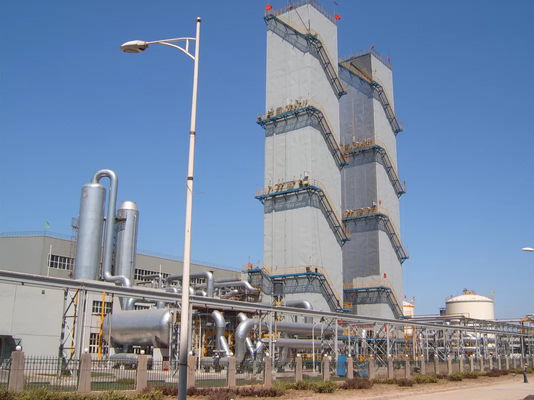

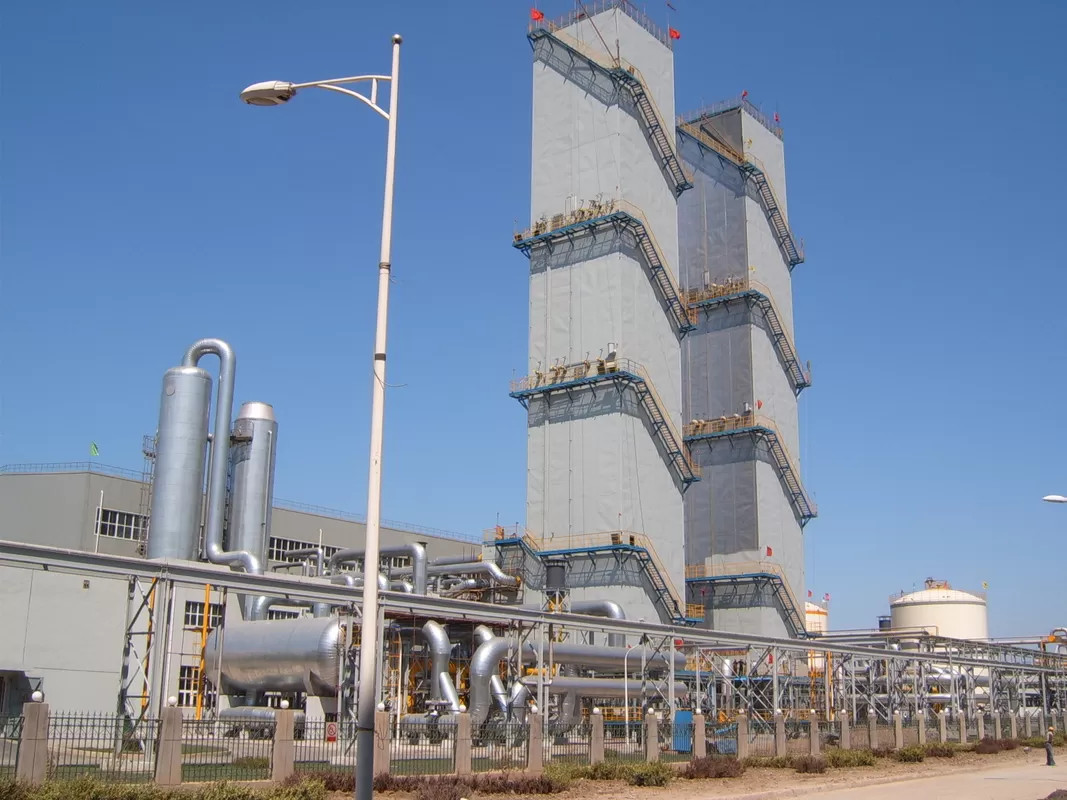

Multifunctionele Cryogene de Installatiezuiverheid 99,6% van de Zuurstofscheiding PLC van de Luchteenheid

Productspecificatie

1. Het ontwerpprincipe van deze installatie is gebaseerd op het verschillende kookpunt van elk gas in de lucht. De lucht wordt samengeperst, samengeperst en verwijdering van H2O en Co2, dan om in de belangrijkste warmtewisselaar gekregen worden gekoeld tot het vloeibaar wordt gemaakt. Na rectificatie, kunnen de de productiezuurstof en stikstof worden verzameld.
2. Deze installatie is van de reiniging van lidstaten van lucht met het opvoeren van het proces van de turbineexpander. Het is een gemeenschappelijke installatie van de luchtscheiding, die het volledige materiaal vullen en rectificatie voor argon het maken goedkeurt.
3. De ruwe lucht gaat naar luchtfilter voor verwijdering van stof en mechanische onzuiverheid en gaat de compressor van de luchtturbine waar in de lucht aan 0.59MPaA wordt samengeperst. Dan gaat het in lucht het vooraf koelen systeem, waar de lucht aan 17 ℃ wordt gekoeld. Na dat, stroomt het aan 2 moleculaire zeef adsorberende tank, wat op zijn beurt lopen, om gekregen verwijdering van H2O, Co2 en C2H2 te zijn.

* 1. Na gezuiverd, luchtmengelingen met het uitbreiden van opnieuw verwarmde lucht. Dan wordt het samengeperst door middendrukcompressor om verdeelde into2-stromen te zijn. Één deel gaat naar hoofdwarmtewisselaar die aan -260K moet worden gekoeld die en van het middendeel van hoofdwarmtewisselaar moet worden gezogen om uitbreidingsturbine in te gaan. De uitgebreide luchtwinst naar hoofdwarmtewisselaar die, na dat moet worden opnieuw verwarmd, het stroomt aan lucht het opvoeren compressor. Het andere deel van lucht wordt opgevoerd door expander op hoge temperatuur, na het koelen, stroomt het aan de lage temperatuur het opvoeren expander. Dan gaat het naar koude doos dat aan ~170K moet worden gekoeld. Een deel van het zou nog gekoeld worden, en stromen aan bodem van lagere kolom via warmtewisselaar. En andere lucht wordt gezogen aan laag verleidt. expander. Na uitgebreid, is het verdeeld in 2 delen. Één deel gaat naar de bodem van lagere kolom voor rectificatie, de rust winst aan hoofdwarmtewisselaar, dan stroomt het aan luchtspanningsverhoger na wordt opnieuw verwarmd.
2. Na primaire rectificatie in lagere kolom, kunnen de vloeibare lucht en de zuivere vloeibare stikstof in lagere kolom worden verzameld. Afval vloeibare stikstof, vloeibare lucht en zuivere vloeibare stikstofstromen aan hogere kolom via vloeibare lucht en vloeibare stikstofkoeler. Het wordt opnieuw gerectificeerd in hogere kolom, na dat, kan de vloeibare zuurstof van zuiverheid 99,6% bij de bodem van hogere kolom worden verzameld, en uit de koude doos als productie geleverd.
3. Een deel van argonfractie in wordt hogere kolom gezogen aan ruwe argonkolom. Er zijn 2 delen van ruwe argonkolom. De terugvloeiing van tweede deel wordt geleverd tot de bovenkant van eerste via vloeibare pomp als terugvloeiing. Het wordt gerectificeerd in ruwe argonkolom om 98,5% AR te krijgen. 2ppm het ruwe argon van O2. Dan wordt het geleverd aan het midden van zuivere argonkolom via evaporator. Na rectificatie in zuivere argonkolom, (99.999%Ar) het vloeibare argon kan bij de bodem van zuivere argonkolom worden verzameld.
4. De afvalstikstof vanaf bovenkant van hogere kolomstromen uit de koude doos aan zuiveringsinstallatie als regeneratieve lucht, rust gaat naar koeltoren.
5. De stikstof vanaf bovenkant van hulpkolom van hogere kolom stroomt uit koude doos als productie via koelere en hoofdwarmtewisselaar. Als geen behoeftestikstof, toen het aan waterkoelingstoren zou kunnen worden geleverd. Voor koude volstaat de capaciteit van waterkoelingstoren niet, moet een harder worden geïnstalleerd.
